管道的应用历史已经比较长时间了，我们使用管道来运输一些流动性比较强且长距离的物质。像是水、油等运输起来量比较大且成本比较高的东西，我们使用别的介质的话可能不如管道来的快且方便，只不过是铺设管道的时候可能会使用相应的人力和物力，但这与后期我们运输起来比较的话，其实算不了什么。

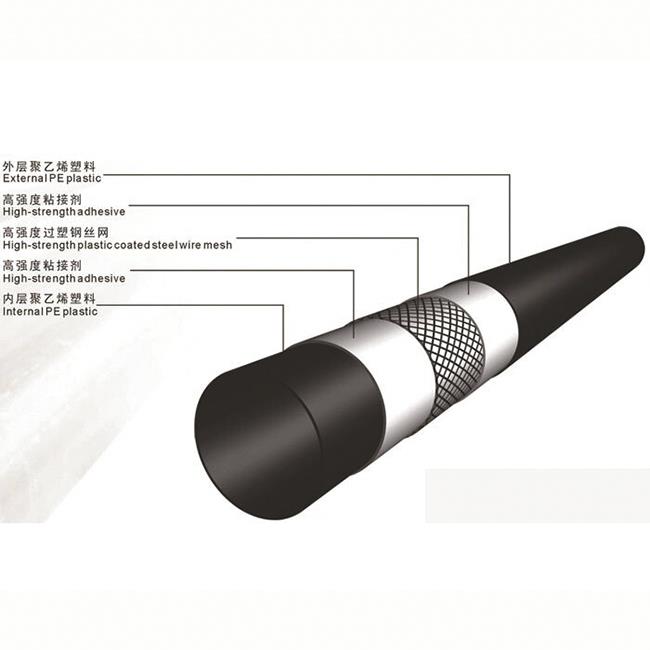

  钢丝网骨架复合管其材料为聚乙烯，该原材料可以保持在负269度到80度条件下长期工作，因此适用的温度范围还是很广的。不过生产的过程中可能会遇到一些情况，具体如下：

  在生产加工钢丝网骨架复合管时，还可能遇到管道直径偏大或偏小的问题。引起这个问题的原因是定径套太大或太小；挤出时的速度太快或太慢。根据前面的原因，调整生产工艺，更换成合适的定径套，调节挤出速度至适当，有效解决管径偏大或偏小的问题。

  薄厚不均匀容易影响管道的耐磨性，而造成该管道的管壁薄厚不均匀的原因有口模间隙不均匀；出料不均匀；模唇变形；挤出与牵引速度不匹配；模唇间隙时大时小；牵引速度不稳；真空度不稳定。解决此问题的办法是调整口模间隙；检查加热圈是否有损坏；修理或更换模唇；调整挤出、牵速度至匹配；上紧调节螺丝；检查牵引辊是否打滑,调整牵引辊对管子的夹持力；检查清洗真空系统。

  加工生产时还会遇到管道的表面有凹凸不平及波纹的出现，这个问题主要是由口模温度不合适；配方不合理；原料潮湿；生产速度过快，挤出量过大造成的。解决该问题的办法是调整口模的温度；调整原料或更换配方；原料应进行预热干燥处理；降低挤出速度。

  以上就是生产钢丝网骨架复合管的过程中可能出现的问题及应该怎么解决，如果您在使用的过程中还遇到什么问题的话，欢迎咨询我们！
